Ako dodávateľ motorového ovládača chápem kritický význam zabezpečenia kvality a výkonu našich výrobkov. Testovanie motorových aktivátorov je proces viacerých krokov, ktorý zaručuje, že spĺňajú priemyselné normy a očakávania zákazníkov. V tomto blogu sa podelím o komplexné poznatky o tom, ako efektívne testovať motorový ovládač.
Pred - skúšobné prípravy
Pred začatím skutočného testovania sú nevyhnutné dôkladné prípravy. Najprv získajte všetky potrebné nástroje a vybavenie. Na meranie elektrických parametrov, ako je napätie, prúd a odpor, budete potrebovať multimeter. Osciloskop sa môže použiť na analýzu vlnového tvaru elektrických signálov, čo je rozhodujúce pre pochopenie elektrického správania motora. Okrem toho je potrebný krútiaci moment na presné meranie momentu ovládača a tachometer môže merať rýchlosť otáčania.
Vizuálne skontrolujte ovládač motora. Skontrolujte akékoľvek zjavné fyzické poškodenie, ako sú praskliny v puzdre, voľné drôty alebo ohnuté hriadele. Akékoľvek viditeľné poškodenie môže ovplyvniť výkon ovládača a môže viesť k zlyhaniu počas prevádzky. Uistite sa tiež, že ovládač je čistý a bez akýchkoľvek zvyškov, ktoré by mohli zasahovať do jeho pohyblivých častí.
Elektrické testovanie
Testovanie odporu
Použite multimeter na meranie odporu motorových vinutí. Rôzne typy motorových ovládačov majú na základe ich návrhu a špecifikácií špecifické hodnoty odporu. Napríklad jednosmerný motor môže mať relatívne nízky odpor, zatiaľ čo motor striedavého prúdu môže mať iný rozsah odporu. Porovnajte nameraný odpor so špecifikáciami výrobcu. Významná odchýlka by mohla naznačovať krátky obvod alebo otvorený obvod vo vinutí, čo je vážny problém.
Testovanie napätia a prúdu
Naneste menovité napätie na ovládač motora a zmerajte prúd nakreslený motorom. Monitorujte prúd počas prevádzky ovládača. Náhle zvýšenie prúdu by mohlo naznačovať mechanický problém, napríklad zaseknutý hriadeľ alebo nadmerné trenie. Na druhej strane, veľmi nízky prúd môže naznačovať problém s elektrickým napájaním alebo problémom s vinutiami motora.
Testovanie izolácie
Otestujte izolačný odpor medzi vinutím motora a krytom motora. Je to dôležité na zabránenie elektrického úniku, ktoré môže byť nebezpečné a spôsobiť poškodenie ovládača. Hodnota vysokej odolnosti naznačuje dobrú izoláciu, zatiaľ čo nízka hodnota môže znamenať, že izolácia bola ohrozená, pravdepodobne v dôsledku vlhkosti alebo fyzického poškodenia.
Mechanické testovanie
Testovanie krútiaceho momentu
Na meranie krútiaceho momentu ovládača motora použite krútiaci moment. Moment je miera rotačnej sily, ktorú môže ovládač generovať. Porovnajte nameraný krútiaci moment so špecifikovaným krútiacim momentom v dokumentácii o produkte. Ak je krútiaci moment nižší, ako sa očakávalo, mohlo by to byť spôsobené opotrebovanou prevodovkou, slabým motorom alebo inými mechanickými problémami.
Testovanie rýchlosti
Tachometer sa môže použiť na meranie rýchlosti otáčania pohonu motora. Rýchlosť by mala byť v stanovenom rozsahu pre ovládač. Odchýlky od normálnej rýchlosti môžu byť spôsobené problémami, ako je nesprávne napätie napätia, variácie mechanického zaťaženia alebo vnútorné poruchy komponentov.
Testovanie hluku a vibrácií
Počúvajte akékoľvek abnormálne zvuky počas prevádzky pohonu motora. Nezvyčajné zvuky, ako je brúsenie, kliknutie alebo chrastenie, môžu naznačovať problémy s ložiskami, prevodmi alebo inými pohyblivými časťami. Na meranie úrovní vibrácií ovládača použite analyzátor vibrácií. Nadmerné vibrácie môžu spôsobiť predčasné opotrebenie komponentov a môže viesť k zlyhaniu v priebehu času.
Funkčné testovanie
Plné - testovanie mŕtvice
Prevádzkujte pohon motora prostredníctvom celého rozsahu pohybu. To vám umožní skontrolovať, či sa ovládač dokáže hladko pohybovať z jedného konca jeho mŕtvice na druhý bez trhu alebo stánkov. Sledujte presnosť polohy ovládača na konci každého zdvihu. Ak ovládač nedosiahne požadovanú polohu, môže sa vyskytnúť problém s riadiacim systémom alebo mechanickými komponentmi.
Opakované cyklistické testovanie
Vykonajte opakované cyklistické testy na motorovom ovládači. Zahŕňa to riadenie ovládača prostredníctvom viacerých cyklov prevádzky na simuláciu skutočného využívania sveta. Počas týchto testov sledujte výkon ovládača vrátane jeho rýchlosti, krútiaceho momentu a presnosti polohy. To pomáha identifikovať akékoľvek potenciálne opotrebenie - problémy súvisiace s únavou, ktoré sa môžu vyskytnúť v priebehu času.
Testovanie konkrétnych motorových ovládačov
Pozrime sa na niektoré konkrétne motorové ovládače a ako sa proces testovania môže mierne líšiť.

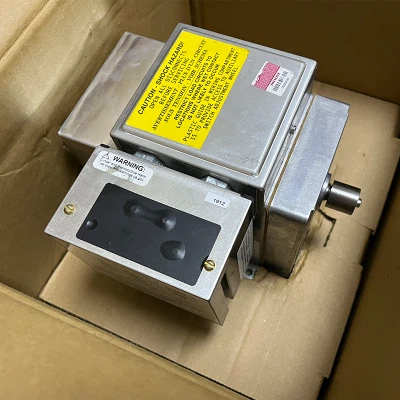

Motor HF26BB029
Tento motorový ovládač je navrhnutý pre konkrétne aplikácie, napríklad v systémoch HVAC. Pri testovaní motora nosiča HF26BB029, okrem štandardných elektrických a mechanických testov, venujte osobitnú pozornosť jeho kompatibilite s riadiacimi systémami v jednotkách HVAC. Skontrolujte, či dokáže presne reagovať na signály regulácie teploty a tlaku.

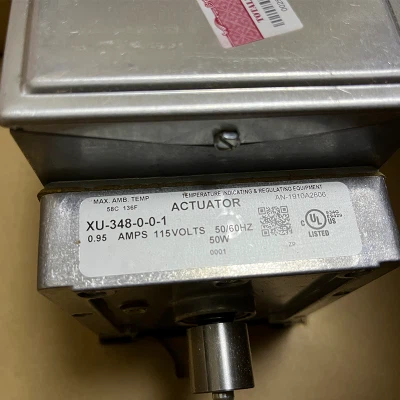

Motor HF26BB030
Podobne ako v prípade HF26BB029 sa v aplikáciách HVAC používa aj motor nosiča HF26BB030. Môže však mať rôzne výkonnostné charakteristiky. Počas testovania sa zamerajte na svoju energetickú účinnosť, pretože je to kľúčový faktor v systémoch HVAC. Zmerajte spotrebu energie pohonu motora počas normálnej prevádzky a porovnajte ho s očakávanými hodnotami.
York 024 - 36873 - 107 Fan Engine
Tento motorový ventilátor sa používa v rôznych priemyselných a komerčných aplikáciách. Pri testovaní York 024 - 36873 - 107 Motorový ventilátor zdôraznite výkon prúdenia vzduchu. Na meranie rýchlosti a objemu vzduchu produkovaného ventilátorom použite anemometer. Uistite sa, že ventilátor môže vygenerovať požadovaný prúd vzduchu za rôznych prevádzkových podmienok.
Dokumentácia a podávanie správ
Počas procesu testovania je nevyhnutné zdokumentovať všetky výsledky testov. Zaznamenajte elektrické merania, údaje o mechanickom výkone a akékoľvek pozorovania uskutočnené počas testovania. Táto dokumentácia slúži ako cenný odkaz pre budúcu údržbu, riešenie problémov a kontrolu kvality.
Vytvorte podrobnú správu o teste, ktorá obsahuje testovacie postupy, výsledky a závery. V správe by sa malo jasne uviesť, či motorový ovládač prešiel alebo zlyhal testy a poskytoval odporúčania pre všetky potrebné opravy alebo úpravy.
Záver
Testovanie motorových ovládačov je zložitý, ale nevyhnutný proces na zabezpečenie ich kvality a spoľahlivosti. Podľa krokov uvedených v tomto blogu môžete efektívne testovať motorové ovládače a identifikovať akékoľvek potenciálne problémy skôr, ako spôsobia problémy v aplikáciách v reálnom svete.
Ako dodávateľ motorového ovládača sa zaväzujeme poskytovať výrobky vysokej kvality. Ak máte záujem o kúpu motorových ovládačov alebo máte nejaké otázky týkajúce sa našich testovacích postupov, neváhajte nás kontaktovať a požiadajte o ďalšie diskusie a príležitosti obstarávania.
Odkazy
- "Motor Handbook" od Arnolda E. Fitzgerald, Charles Kingsley Jr. a Stephen D. Umans
- „Dizajn elektrického stroja“ od AE Knowlton
- „Dizajn strojárstva“ od Josepha E. Shigleyho a Charlesa R. Mischke
